练习1:玻璃纤维填充塑料力学分析

简介
该项练习的目标如下:
•熟悉DIGIMAT的图形用户界面;
•在Digimat-MF中对分析进行定义;
•在Digimat-MF中对分析进行后处理。

材料数据
所研究的复合材料是填充重量占30%的短玻璃纤维加工而成的弹性聚酰胺基体。该基体被定义为使用exp. +线性硬化模型的弹塑性材料。应使用下表中的值定义各相的材料。

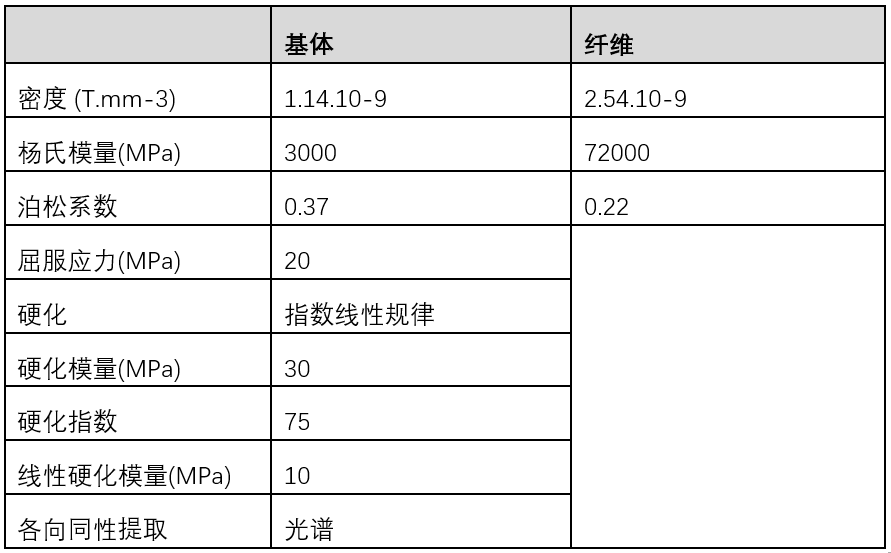

表1:基体和包裹体材料的材料数据表

包裹体材料特征如下
•纵横比= 25(短纤维)
•方向=张量A11 = 0.8;A22=0.2;
其他分量=0。

任务1:设置Digimat-MF分析
1、打开DIGIMAT平台,点击Digimat-MF图标。
2、在常规选项卡中单击DIGIMAT树根目录:

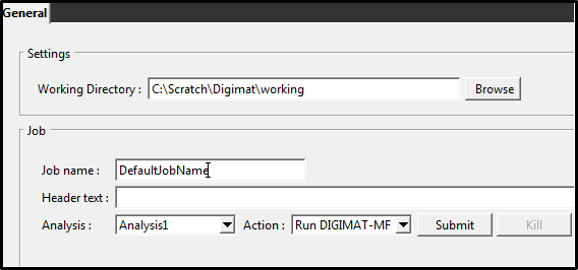

o  定义工作目录;如有需要,为每个联系创建一个新的文件夹。
o  定义作业名。
3、通过右键点击DIGIMAT树根目录或键入Ctrl + N,从分析菜单的相应项目创建一个新的分析
4、点击位于显示屏左侧的DIGIMAT树中的分析1。
5、在分析1的通用参数选项卡中:

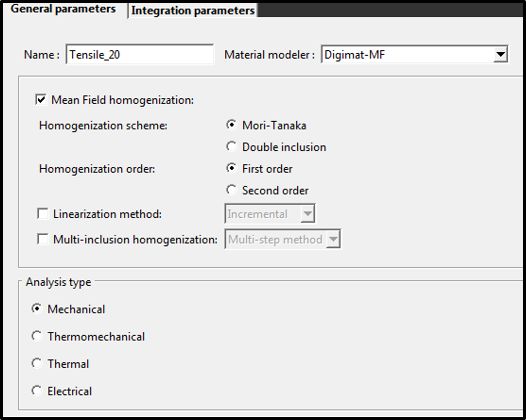

o  给你的分析命名。
o  保留默认参数值,即Mori-Tanaka、一阶分析、力学分析
6、在“分析/集成参数”选项卡中,
o  保留所有默认参数值
7、添加DIGIMAT材料:
o  点击DIGIMAT树中的材料项下的材料1。
o  将材料重命名为Polyamide_Matrix。

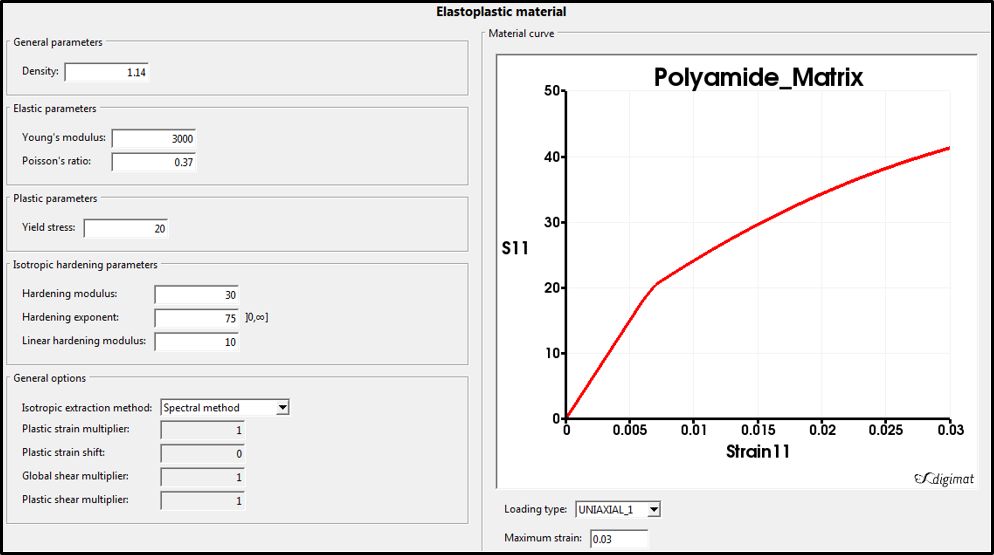

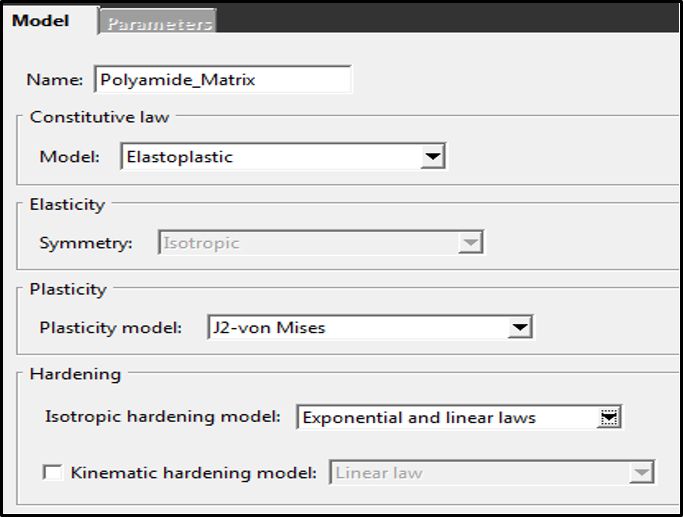

o  选择本构定律à弹性塑料。
o  选择可塑性模型àJ2-von Mises.
o  选择各向同性强化模型à指数和线性定律
o  点击验证按钮切换到参数选项卡。
o  根据表1提供的值定义所有的弹塑性参数。
o  点击create(创建)按钮
8、添加第二个DIGIMAT材料:

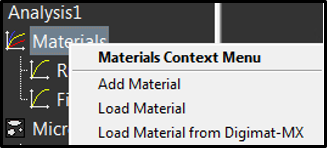

o  单击右键并选择“添加材料”。

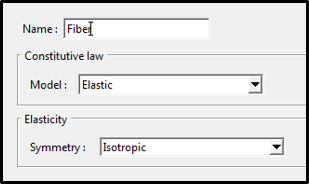

o  将材料重命名为纤维。
o  用各向同性对称设定弹性的本构律。
o  点击验证。
o  根据表1定义材料参数
o  点击create(创建)按钮。
9、添加基体相:

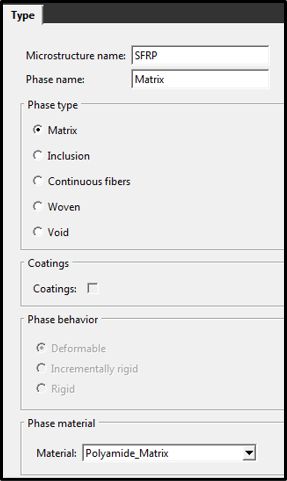

o  点击DIGIMAT树的微结构项下的微结构1。
o  将微结构SFRP和相位矩阵进行重命名。
o  将相位类型设置为基体(自动定义)。
o  将Polyamide_Matrix材料分配给它。
o  点击create(创建)按钮。
10、添加添加第二相(包裹体相):

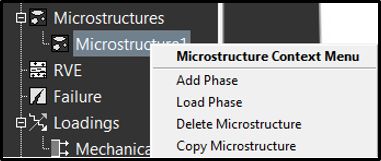

o  右键单击左侧树中的微结构(即SFRP),然后选择“添加”。
o  重命名包裹体相。
o  将相态类型设置为包裹体。
o  保持默认值,即没有涂层和可变形相行为。
o  将纤维材料分配到包裹体相。

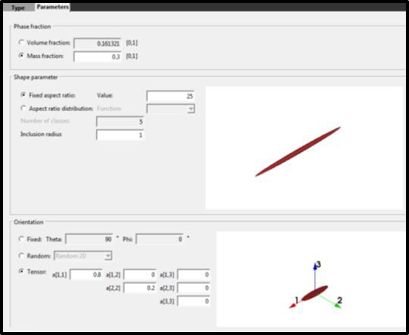

o  按验证按钮切换到“参数”选项卡。
o  将质量分数设置为30%,即0.3。
o  将宽高比设置为25
o  用A11 = 0.8、A22 = 0.2定义取向张量,并将其它项设置为0。
o  点击create(创建)按钮
11、创建代表性体积单元(RVE):
o  点击DIGIMAT树中的RVE。
o  确保选择单个微结构并分配正确的微结构名称。
12、在DIGIMAT树中创建一个机械负荷:
o  重新命名为机械负荷(可选)。
o  加载来源:DIGIMAT。
o  从DIGIMAT载入:

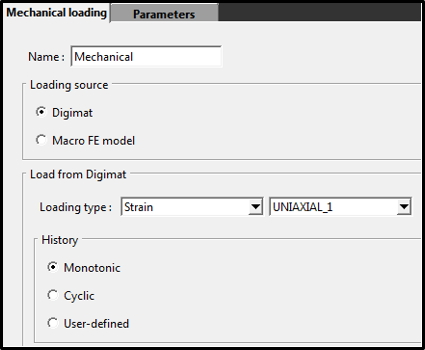

·  加载类型:应变/单轴1
o  定义单调历史负荷。
o  点击验证按钮。
o  在参数选项卡中,
    ·  定义一个峰值为0.1(10%)
    ·   保持准静态加载
o  点击create(创建)按钮。

任务(2):Digimat-MF分析运行和后处理
DIGIMAT分析已准备好运行。
1、执行数据检查以通过点击相关快捷键或“F4”来验证分析定义。
2、点击运行分析快捷键或“F5”执行分析。
3、应力11-应变11曲线自动绘制在默认绘图1区域。但是,要了解后期处理,请按照以下说明进行操作:
o  点击DIGIMAT树中的绘图。
o  右键单击结果,然后选择添加绘图区域。

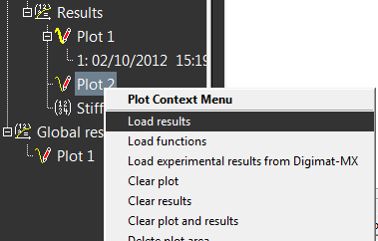

o  右键单击绘图,然后选择加载结果。这将加载选择的最新分析结果。
请注意,最新的分析结果文件将显示在树形菜单中。
o  点解创建绘图,打开创建绘图窗口。
o  定义X和Y数据,即宏观应变11和应力11
o  点击“创建”绘制数据。
o  点击关闭来关闭创建绘图窗口。
o  点击“标题 - >曲线”,如果需要,重新命名曲线。
o  点击“标题 - >轴”重新命名轴并定义图形的标题。
o  右键单击绘图区域以修改颜色、图形、轴...

任务(3):纤维取向对复合机械性能的影响
改变纤维取向张量的A11和A22项的值,执行更多Digimat-MF分析。目的:通过绘制拉伸应力11应变11,突出纤维取向对宏观力学响应的影响。

1、如果愿意,可以在每次分析之前更改分析名称,以避免覆盖之前的结果,但这不是必需步骤。否则直接进入步骤2。
         o   选择分析是DIGIMAT树。
         o   编辑名称。
2、更改A11和A22 OT项的值:
         o   点击DIGIMAT树中的包裹体相。
         o   进入参数选项卡。
         o   在“取向”部分,更新A11和A22的值。
              测试以下数值对:
              ·   A11=1.00:A22=0.00
              ·   A11=0.75:A22=0.25
              ·   A11=0.50:A22=0.50
              ·   A11=0.25:A22=0.75
              ·   A11=0.00:A22=1.00

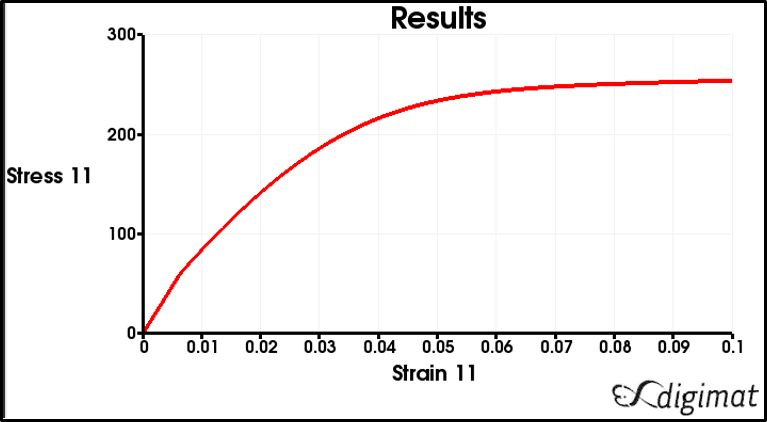

3、每次运行后,加载结果将自动加在同一绘图中。应获得以下结果
