[Mesh] 网格划分的核心是分块!分块!!还是分块!!!

[复制链接]
发表于 2022-9-1 09:50:19 | 显示全部楼层 |阅读模式 来自 重庆
应用三维CAD软件中进行分块操作,导入到有限元软件用原生的网格划分也能划分出漂亮的网格。目前看至少ABAQUS和COMSOL都是可行的。
参见下面文章,实例目前只有一部分完成。
https://max.book118.com/html/2022/0812/6233043053004223.shtm
https://max.book118.com/html/2022/0817/8000032056004130.shtm
https://max.book118.com/html/2022/0817/6000105114004224.shtm
https://max.book118.com/html/2022/0811/5334230012004322.shtm
可以做出这样复杂的网格,是不是可以部分甩开第三方网格划分工具了?

 楼主| 发表于 2022-9-1 14:58:09 | 显示全部楼层 来自 重庆
Simdroid开发平台
新增的ABAQUS六面体网格划分实例,全文可读:新增ABAQUS六面体网格划分实例链接,共完成12篇:
https://max.book118.com/html/2022/0817/8000032056004130.shtm
https://max.book118.com/html/2022/0817/6000105114004224.shtm
https://max.book118.com/html/2022/0830/8111062061004133.shtm
https://max.book118.com/html/2022/0830/5243222144004331.shtm
https://max.book118.com/html/2022/0830/7133122100004160.shtm
https://max.book118.com/html/2022/0830/8111111061004133.shtm
https://max.book118.com/html/2022/0830/7133141100004160.shtm
https://max.book118.com/html/2022/0830/7133146100004160.shtm
https://max.book118.com/html/2022/0830/6201230121004231.shtm
https://max.book118.com/html/2022/0830/7133165100004160.shtm
https://max.book118.com/html/2022/0830/8112011061004133.shtm
https://max.book118.com/html/2022/0830/7134020100004160.shtm
回复 不支持

使用道具 举报

 楼主| 发表于 2022-9-1 16:47:01 | 显示全部楼层 来自 重庆
本帖最后由 mlmyf 于 2022-9-1 16:48 编辑


分块网格划分实例

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?注册

×
回复 不支持

使用道具 举报

发表于 2022-9-16 21:59:21 | 显示全部楼层 来自 湖南长沙
可以是可以,但是太复杂了,用ansa和hypermesh也是要分块,划分好的网格就是完成的工作。导入ABAQUS和COMSOL或者ansys都要划分网格,虽然也很快,但是不直观,什么地方应该切分?什么地方不切分,很考验经验
回复 不支持

使用道具 举报

 楼主| 发表于 2022-9-28 11:25:05 | 显示全部楼层 来自 重庆
本帖最后由 mlmyf 于 2022-9-28 11:36 编辑

就目前来说,分块是避免不了的!自动六面体划分目前还是梦,adina有,但效果不理想;ansys自动分块也只针对简单模型。
全系列的网格划分实例文章如下。免费 免费!!!绝大多数免费。不会添加链接,直接贴网址吧。
COMSOL几何导入和网格划分技巧(从AutoCAD和SolidWorks导入域)
https://max.book118.com/html/2022/0811/5334230012004322.shtm

ABAQUS六面体网格划分的分块技巧(从SolidWorks导入多实体分块)
https://max.book118.com/html/2022/0812/6233043053004223.shtm

ABAQUS六面体网格划分实例01:活塞
https://max.book118.com/html/2022/0817/8000032056004130.shtm

ABAQUS六面体网格划分实例02:斜齿轮
https://max.book118.com/html/2022/0817/6000105114004224.shtm

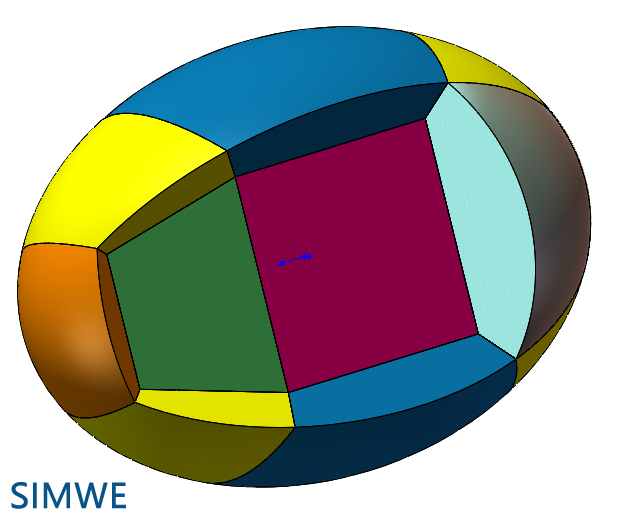

ABAQUS六面体网格划分实例03:阶梯椭球罐
https://max.book118.com/html/2022/0830/8111062061004133.shtm

ABAQUS六面体网格划分实例04:螺旋线缆
https://max.book118.com/html/2022/0830/5243222144004331.shtm

ABAQUS六面体网格划分实例05:油缸头
https://max.book118.com/html/2022/0830/7133122100004160.shtm

ABAQUS六面体网格划分实例06:支座
https://max.book118.com/html/2022/0830/8111111061004133.shtm

ABAQUS六面体网格划分实例07:托架
https://max.book118.com/html/2022/0830/7133141100004160.shtm

ABAQUS六面体网格划分实例08:阀块
https://max.book118.com/html/2022/0830/7133146100004160.shtm

ABAQUS六面体网格划分实例09:轮毂
https://max.book118.com/html/2022/0830/6201230121004231.shtm

ABAQUS六面体网格划分实例10:C型环
https://max.book118.com/html/2022/0830/7133165100004160.shtm

ABAQUS六面体网格划分实例11:带支管的锥形管
https://max.book118.com/html/2022/0830/8112011061004133.shtm

ABAQUS六面体网格划分实例12:弯臂
https://max.book118.com/html/2022/0830/7134020100004160.shtm

ABAQUS六面体网格划分实例13:L型交叉臂
https://max.book118.com/html/2022/0905/7111145001004162.shtm

ABAQUS六面体网格划分实例14:斜交管
https://max.book118.com/html/2022/0910/8110023063004136.shtm

ABAQUS六面体网格划分实例15:门把手
https://max.book118.com/html/2022/0910/7132026102004163.shtm

ABAQUS六面体网格划分实例16:管子和托架
https://max.book118.com/html/2022/0905/8072032001004135.shtm

ABAQUS六面体网格划分实例17:双螺旋钻头
https://max.book118.com/html/2022/0905/8072056001004135.shtm

ABAQUS六面体网格划分实例18:管夹
https://max.book118.com/html/2022/0910/5242042201004334.shtm

ABAQUS六面体网格划分实例19:人体胫骨
https://max.book118.com/html/2022/0905/8072100001004135.shtm

ABAQUS六面体网格划分实例20:发动机连杆
https://max.book118.com/html/2022/0910/6200035123004234.shtm

ABAQUS六面体网格划分实例21:发动机曲轴
https://max.book118.com/html/2022/0905/8072135001004135.shtm

ABAQUS六面体网格划分实例22:发动机曲柄连杆机构装配
https://max.book118.com/html/2022/0905/7144121035004162.shtm

ABAQUS六面体网格划分实例23:使用另一种分块方法的油缸头
https://max.book118.com/html/2022/0907/5241330241004333.shtm



本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?注册

×
回复 不支持

使用道具 举报

 楼主| 发表于 2022-10-6 16:06:12 | 显示全部楼层 来自 重庆渝中区
本帖最后由 mlmyf 于 2022-10-6 23:26 编辑

欢迎阅览新作,127页详细讨论应用SolidWorks分块技巧,目前可全文免费阅读。文末附模型下载。学习网格划分思路。

https://max.book118.com/share/2022/1003/5310142120010000.shtm?s_type=doc&s_uid=BvdUaoOC@vzlkwlcoOU6eg

https://max.book118.com/html/2022/1003/5310142120010000.shtm

模型在百度网盘
链接:https://pan.baidu.com/s/1nv6VVUzmMKXFnaK0Pmvl1A
提取码:4dfy


回复 不支持

使用道具 举报

发表于 2024-3-1 10:59:28 | 显示全部楼层 来自 浙江
大哥,我想借鉴你的分块思路,自己用ANSA具体操作下,想问下你的模型一般怎么获取啊?我不怎么会设计绘图软件
回复 不支持

使用道具 举报
